Que una misma luz se prenda y se apague desde dos lugares distintos (el pie y la cabecera de una escalera, las dos puntas de un pasillo, un ambiente con dos entradas) no se resuelve con una tecla común. Hace falta una llave de combinación en cada punto, y un cableado distinto al de un interruptor simple.
Lo que tiene que existir antes de arrancar
Esta guía es sobre el cableado y la conexión, no sobre abrir pared. Para instalarla necesitás que ya exista una canalización que una los tres puntos: el punto 1, el punto 2, y la boca de iluminación que vas a controlar. Puede ser caño embutido (adentro de la pared), caño a la vista (caño redondo sujeto a la pared con grapas) o cable canal (la canaleta plástica rectangular). Sin ese recorrido armado no hay por dónde pasar los cuatro cables (la fase, los dos combinados y el retorno), y no es un paso que se resuelva con destornillador. Si los tres puntos ya están embutidos de la obra (algo muy común: se dejan previstos aunque después se cablee con una tecla simple nomás), listo, andá al paso a paso. Si no existe ese recorrido, las opciones más simples son el caño a la vista o el cable canal, porque ninguna de las dos requiere romper nada. Embutir un caño nuevo en la pared sí es trabajo de obra y ahí conviene sumar a alguien con oficio, aparte de la parte eléctrica.
Qué vas a necesitar
- Dos llaves de combinación (también se venden como "llave combinada"). No sirve una tecla simple en ninguno de los dos puntos. En la línea Mónaco, el interruptor de 1 punto es combinable (lo tenés en blanco, gris y negro).
- Dos módulos con su bastidor y tapa (o cajas completas si son puntos nuevos).
- Cable unipolar 1,5 mm² (por ejemplo, Trefilcon 1,5 mm² blanco, rollo de 100 metros). Vas a tender cuatro tramos en total: la fase, el retorno y los dos combinados. Para el retorno y los combinados se suele usar blanco: las normas vigentes al momento de escribir esto (AEA 90364) prohíbe usar ahí los colores reservados para fase (marrón, negro o rojo), neutro (celeste) y tierra (verde-amarillo), justamente para que después se pueda entender e intervenir la instalación sin confundirse. Los dos combinados podés usarlos del mismo color entre sí, no importa distinguir A de B.
- Caja rectangular (embutida o exterior) en cada punto (si no existen todavía).
- Buscapolos, destornillador, pelacables, cinta aisladora.
Lo que tenemos para armarla:
Mónaco Interruptor 1 punto (combinable)Ver producto →
Cable unipolar Trefilcon 1,5 mm² blanco, rollo de 100 mVer producto →
Antes de tocar nada
Cortá la térmica del circuito de iluminación correspondiente (si no estás seguro cuál es, cortá la llave general) y confirmá con el buscapolos que no hay tensión en ningún cable antes de empezar a cablear. Esto no cambia en ningún paso de la instalación.
Cómo funciona (para que el cableado tenga sentido)
Cada llave de combinación tiene tres bornes: uno común (por donde entra o sale la corriente) y dos de salida. Entre las dos llaves van dos cables, los "combinados": llamalos A y B para no perderte. La luz prende solo cuando las dos llaves apoyan sobre el mismo combinado (las dos en A, o las dos en B). Mover cualquiera de las dos cambia el estado, sea cual sea la posición de la otra. Por eso desde cualquier punto se prende y se apaga, y volver a usar el que tocaste antes siempre funciona.
Paso a paso
- Confirmá la canalización. Necesitás el recorrido armado (caño embutido, caño a la vista o cable canal) entre los dos puntos y la boca de luz, como contamos más arriba. Si ya existe un punto con una tecla simple, ese punto pasa a ser tu "punto 1", pero la tecla simple no te sirve: hay que cambiarla por una llave de combinación. Lo que sumás de cero es el cableado hacia el "punto 2" nuevo.
- Instalá las cajas en los dos puntos (si no existen todavía) y tendé los cuatro cables. El recorrido depende de cómo esté la canalización de tu caso: a veces hay un tramo directo entre el punto 1 y el punto 2, y ahí los dos combinados van derecho por ese tramo; otras veces no hay canalización directa entre los puntos y hay que pasar por la boca de iluminación para ir de uno al otro, entonces los combinados viajan junto con la fase y el retorno por esos mismos tramos. En los dos casos la lógica del cableado es la misma (fase al punto 1, combinados entre los puntos, retorno del punto 2 a la boca): lo que cambia es el camino físico que recorre cada cable, no las conexiones en los bornes.
- Cableá el punto 1: la fase entra al borne común (mirá el diagrama de bornes más abajo para identificarlo). Los otros dos bornes reciben los combinados A y B, que van hacia el punto 2.
- Cableá el punto 2: los combinados llegan a los dos bornes de salida: A con A, B con B, en el mismo orden que en el punto 1. El borne común sale como retorno hacia la boca de luz.
- En la boca, conectá el retorno y el neutro al artefacto de iluminación según su manual de instalación. Si el artefacto tiene cuerpo metálico, además necesita conexión a PE (tierra).
- Montá los mecanismos en sus bastidores, verificá que no queden cables sueltos y atornillá las tapas.
- Volvé a dar la térmica y probá desde los dos puntos: tiene que prender y apagar sin importar desde cuál arranques.
Cómo identificar los bornes

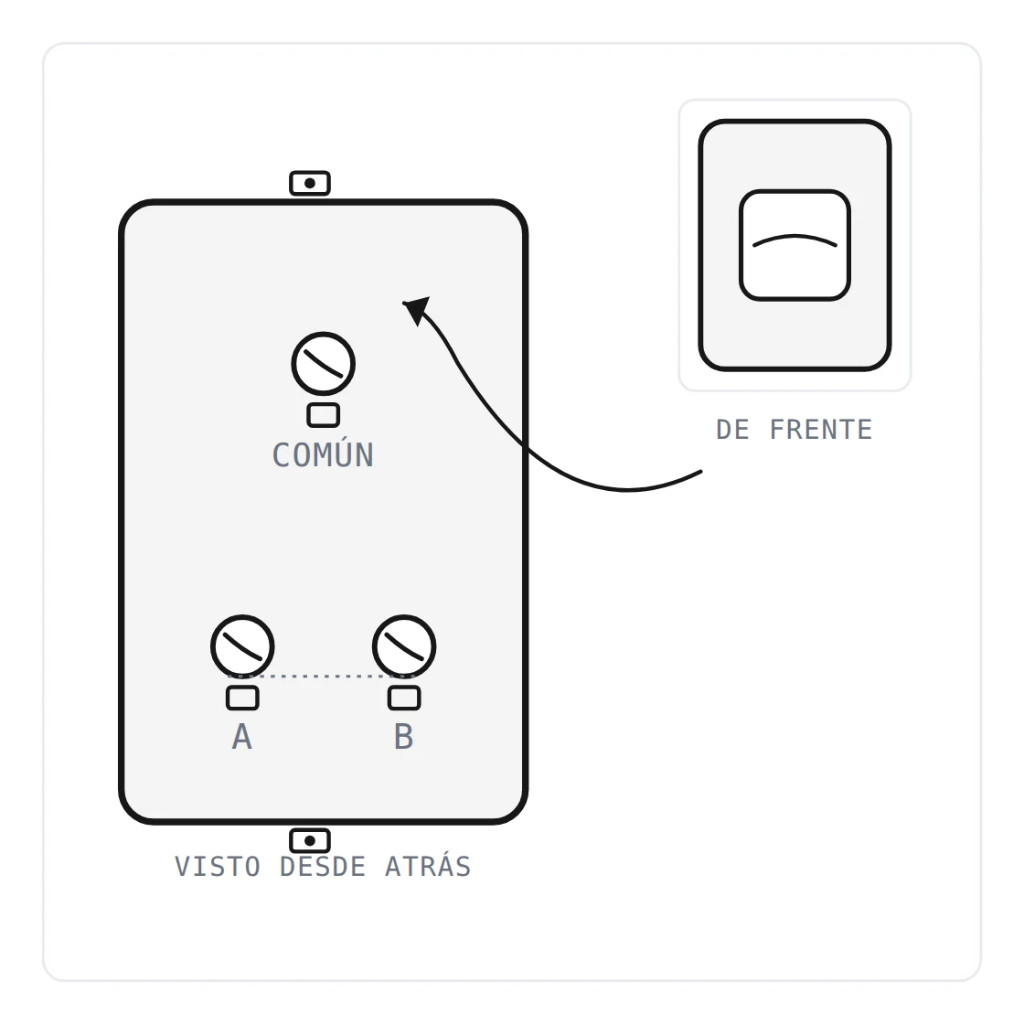

La forma confiable es con un multímetro en modo continuidad (o un tester de continuidad), con el mecanismo desconectado de la instalación: tocá un cable en cada borne y movés la palanca de posición. El borne que tiene continuidad con uno de los otros dos, sea cual sea la posición de la palanca, es el común; los otros dos son los combinados, A y B. En muchos mecanismos el común también se nota a simple vista porque queda más aislado de un lado, con los dos combinados juntos del otro, pero esa disposición varía bastante según la marca, así que si tenés dudas no te guíes solo por la vista: probá con el multímetro.
El error más común
Si invertís el orden de un combinado (por ejemplo, conectás A con B en vez de A con A), la instalación sigue funcionando igual (la lógica es simétrica), pero puede quedar "al revés" de lo que esperás (la luz prende con las llaves en una posición que a simple vista parece la de apagado). No es un error eléctrico, es solo confuso: si te pasa, no hace falta recablear todo, alcanza con invertir un combinado en cualquiera de los dos puntos.
Disclaimer
Esta guía es una referencia para entender cuál es el trabajo a realizar, el cableado y elegir bien los materiales, no un reemplazo del criterio de un electricista matriculado. Trabajar con instalaciones eléctricas tiene riesgo real de descarga y de incendio, por eso siempre recomendamos que la instalación la haga un profesional.
